Corte láser
Sistemas láser de CO₂ y fibra para bordes libres de rebaba y precisión dimensional de ±0,05 mm en acero, aluminio y cobre.

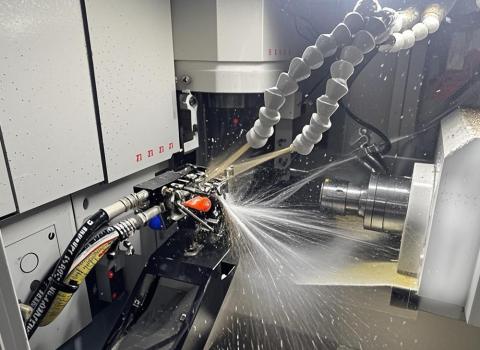

El mecanizado de precisión utiliza máquinas de control numérico por ordenador (CNC) para cortar, fresar y taladrar materiales metálicos o no metálicos. Permite la producción de superficies complejas y piezas de alta precisión con un alto grado de automatización, precisión y eficiencia.
1Set

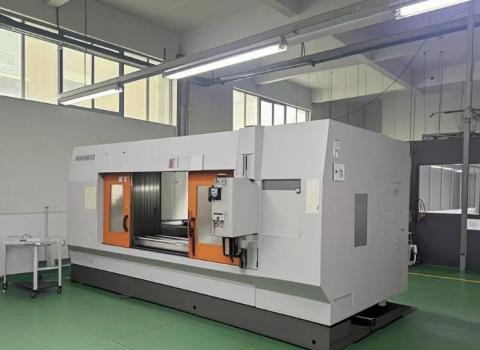

Centros de mecanizado de 5 ejes
2Set
Centros de mecanizado de 4 ejes
2Set

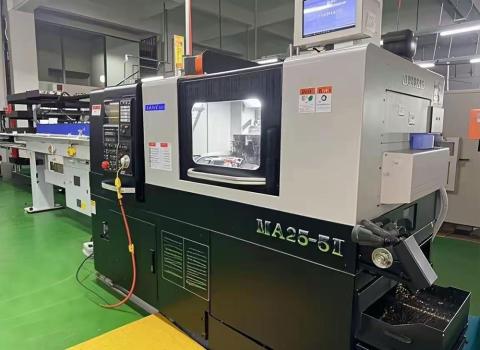

Tornos CNC
11Set
CNC
| EspecificaciónDispositivo | |
| Centros de mecanizado de 5 ejes | φ2-φ26 |
| Centros de mecanizado de 4 ejes | φ2-φ20 |
| Tornos CNC | φ200 |
| CNC | 2050mmX500mmX400mm |
| Centros CNC de 5 caras | 1000mmX500mmX400mm |
Productos de chapa metálica de precisión son componentes fabricados a partir de láminas metálicas finas —típicamente de 0,5 mm a 20 mm de grosor— mediante procesos de fabricación controlados que incluyen corte láser, punzonado CNC, frenado de prensa, soldadura y acabado superficial. El término "precisión" denota tolerancias dimensionales ajustadas (comúnmente ±0,05 mm a ±0,1 mm), repetibilidad constante y calidad superficial limpia de las que dependen los procesos posteriores de ensamblaje.
En Zhejiang Jiafeng, fabricamos Productos de chapa metálica de precisión utilizando centros de mecanizado de 5 ejes, tornos CNC y equipos de fresado multiejes, lo que permite geometrías complejas que la fabricación convencional no puede lograr. Cada producto sale de nuestra fábrica certificado y listo para su integración.
Elegir el material adecuado es la decisión más importante en la fabricación de láminas metálicas de precisión. La siguiente tabla compara los materiales más comunes que procesamos, ayudándote a adaptar los requisitos mecánicos a tu solicitud.
| Material | Resistencia a la tracción | Resistencia a la corrosión | Peso | Acabado típico | Lo mejor para |
|---|---|---|---|---|---|
| Acero inoxidable 304 | 515–720 MPa | Excelente | Pesado | Cepillado, pulido, pasivado | Material de alimentos, medicina, recintos |
| Acero inoxidable 316 | 485–690 MPa | Superior (Mo añadido) | Pesado | Electropulido, Cepillado | Marinos, químicos, farmacéuticos |
| Acero laminado en frío (SPCC) | 270–370 MPa | Bajo (necesita recubrimiento) | Pesado | Recubrimiento en polvo, pintura, galvanización | Paneles estructurales, chasis, soportes |
| Acero galvanizado (IG) | 270–370 MPa | Bien | Pesado | Recubrimiento en polvo, imprimación | Cajas exteriores, componentes de climatización |
| Aluminio 5052 | 195–260 MPa | Muy bien | Luz | Anodización, recubrimiento en polvo | Paneles aeroespaciales, electrónica, transporte |
| Aluminio 6061 | 276–310 MPa | Bien | Luz | Anodización, recubrimiento transparente | Piezas estructurales mecanizadas, disipadores de calor |
| Copper C110 | 220–250 MPa | Moderado | Pesado | Placado de estaño, pasivación | Barras colectoras, contactos eléctricos, intercambiadores de calor |
* Los valores son rangos indicativos; Las especificaciones finales dependen del grosor, temple y método de procesado.

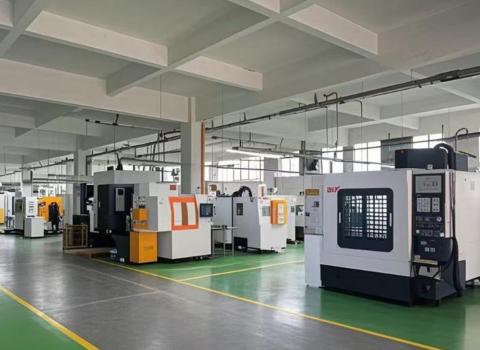

Jiafeng opera un taller CNC moderno diseñado específicamente para Productos de chapa metálica de precisión. A continuación se presenta un resumen técnico de nuestro equipo clave con rangos de tolerancia alcanzables.
| Tipo de equipamiento | Cantidad | Campo de Trabajo | Tolerancia posicional | Materiales adecuados |
|---|---|---|---|---|
| Centro de mecanizado de 5 ejes | 1 | φ2 – φ26 mm | ±0,005 mm | Acero, aluminio, cobre, titanio |
| Centro de mecanizado de 4 ejes | 2 | φ2 – φ20 mm | ±0,008 mm | Acero, aluminio, plásticos |
| Torno CNC | 2 | Hasta φ200 mm | ±0,01 mm | Acero, acero inoxidable, aluminio |
| Centro de fresado CNC | 11 | 2050 × 500 × 400 mm | ±0,02 mm | Todos los metales, compuestos |
| Centro CNC de 5 Caras | — | 1000 × 500 × 400 mm | ±0,01 mm | Acero, aluminio, invar |
| Corte láser de fibra | — | Acero de hasta 20 mm | ±0,05 mm | Acero al carbono, SS, aluminio, cobre |
| Freno de prensa CNC | — | Hasta 3200 mm de longitud | ±ángulo de flexión de 0,3° | Acero, aluminio, galvanizado |
Las tolerancias mostradas son alcanzables en condiciones normales de producción. Tolerancias más estrictas disponibles bajo demanda para aplicaciones críticas.
El tratamiento superficial adecuado prolonga la vida útil del producto, cumple con los requisitos normativos y proporciona a su Productos de chapa metálica de precisión La apariencia que exige tu mercado.
| Tipo de acabado | Proceso | Espesor (μm) | Protección contra la corrosión | Opciones de color | Aplicaciones comunes |
|---|---|---|---|---|---|
| Recubrimiento en polvo | Spray electrostático + curado al horno | 60–120 | ★★★★☆ | RAL / personalizado | Carcasas, armarios, chasis |
| Anodización (Tipo II) | Oxidación electroquímica | 5–25 | ★★★☆☆ | Transparente, negro, dorado, personalizado | Carcasas y paneles de aluminio |
| Anodización dura (Tipo III) | Anodización de alta corriente | 25–80 | ★★★★★ | Natural, negro | Aeroespacial, defensa, superficies de desgaste |
| Chapado de zinc | Electrodeposición | 5–25 | ★★★☆☆ | Cromato transparente y amarillo | Fijadores, soportes, conectores |
| Níquel Electroless | Deposición química | 5–50 | ★★★★☆ | Plata brillante | Piezas de precisión, blindaje EMC |
| Pasivación | Baño ácido (cítrico / nítrico) | — | ★★★★★ | Natural SS | Piezas médicas, de grado alimentario de la SS |
| Cepillado + Capa transparente | Banda abrasiva + laca | 5–15 | ★★☆☆☆ | Natural / satinado | Electrónica de consumo, paneles decorativos |
★ Las clasificaciones indican un nivel relativo de protección contra la corrosión bajo condiciones de exposición equivalentes. El rendimiento real depende del material base y del entorno operativo.
Un flujo de trabajo estructurado y documentado garantiza que cada pedido — desde un prototipo individual hasta una tirada de 100.000 piezas — cumpla con las especificaciones y se entregue a tiempo.
Nuestras capacidades de fabricación abarcan una amplia gama de sectores donde la precisión dimensional, la fiabilidad y la calidad superficial son innegociables.
| Industria | Normas relevantes | Tipos típicos de productos |
|---|---|---|
| Electrónica / Telecomunicaciones | IPC-A-600, RoHS, REACH | Chasis, escudos EMC, cajas de PCB, racks |
| Dispositivos médicos | ISO 13485, FDA 21 CFR | Carcasas de equipos quirúrgicos, bandejas estériles, paneles de instrumentos |
| Automoción | IATF 16949, PPAP | Soportes, protectores térmicos, cajas de baterías, estructuras |
| Aeroespacial | AS9100, NADCAP | Paneles estructurales, puertas de acceso, conductos, soportes |
| Energía / Energía | IEC 61439, UL 508A | Cajas de conmutadores, carcasas de inversores, gestión de cables |
Nuestros productos de chapa metálica de precisión forman parte de un ecosistema completo de fabricación e integración. Descubre más sobre los servicios complementarios que ofrece Zhejiang Jiafeng:
